按鈕開關結構圖

　　按鈕開關是利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路轉換的開關，它結構簡單且用途廣泛。按鈕開關根據結構可分為:普通按鈕式，蘑菇頭式，自復位式，自鎖式，旋柄式，帶指示燈式，帶燈符號式，鑰匙式等。

　　按鈕開關一般是由按鈕帽、復位彈簧、橋式動觸頭、常閉靜觸頭、常開靜觸頭、支柱連桿、外殼等部分組成的。按鈕開關在許多的電路中都會使用到。按鈕通常用來接通和斷開控制電路（其中電流很?。瑥亩刂齐妱?dòng)機或其他電氣設備的運行。常用的按鈕有LA等系列。

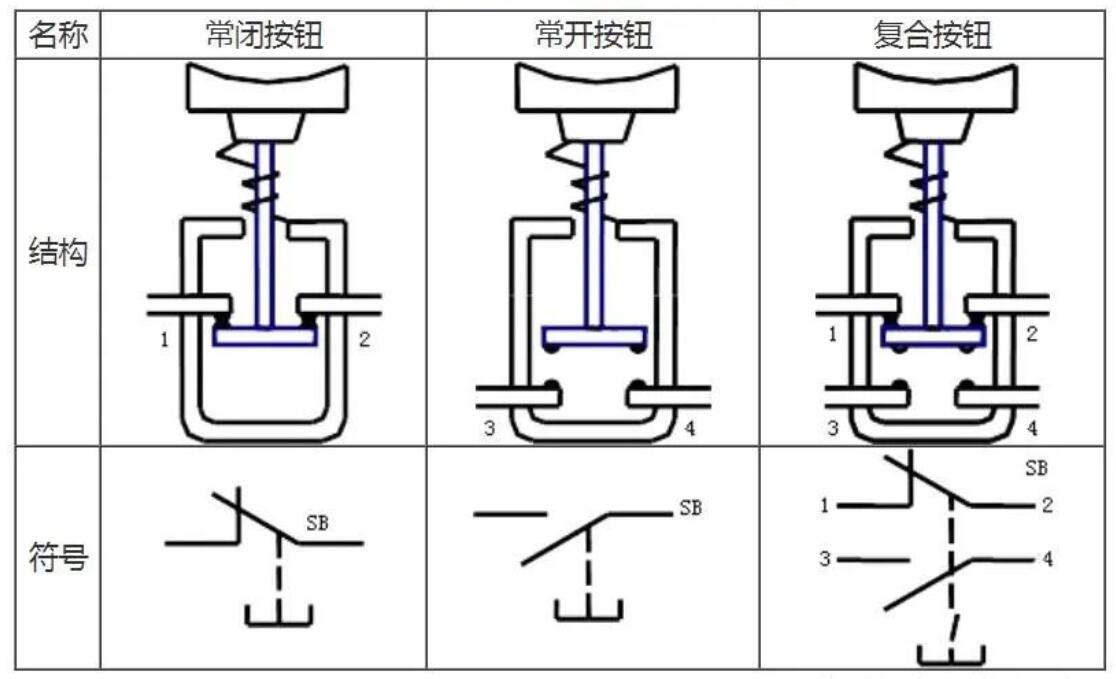

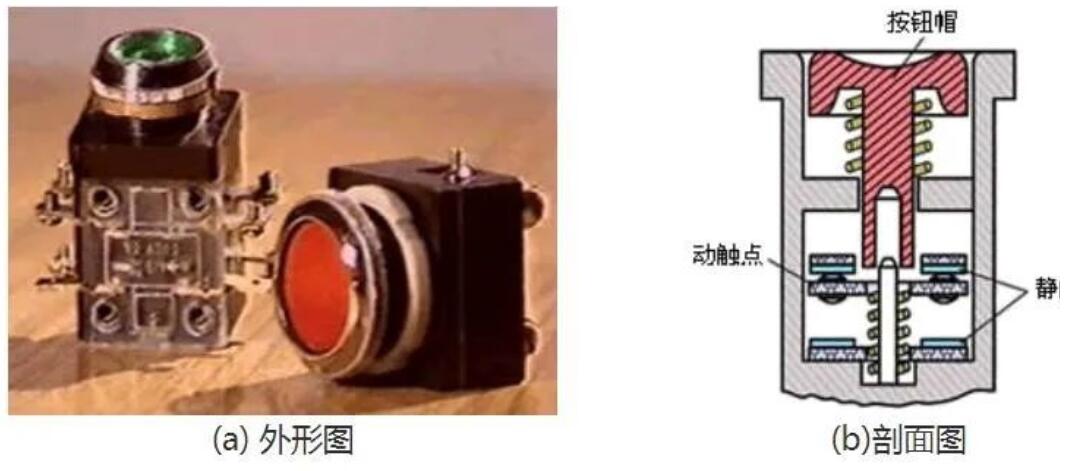

　　圖1所示的是一種按鈕的外形與剖面圖。按鈕的符號如表1所示。對于復合按鈕，將按鈕帽按下時，下面一對原來斷開的靜觸點被動觸點接通，以接通某一控制電路；而上面一對靜觸點則被斷開，以斷開另一控制電路?？梢院?jiǎn)單總結起動作過程：按下先斷“1”“2”后合“3”“4”，松開先斷“3”“4”后合“1”“2”。

原來就接通的觸點，稱為動斷觸點或常閉觸點；原來就斷開的觸點，稱為動合觸點或常開觸點。
