按鍵開關電路實例分析

電路原理分析

輕觸開關廠家英尚微電子給大家分析一個按鍵開關的工作原理，通過對電路的分析，有助于大家提升自己的電路分析能力。

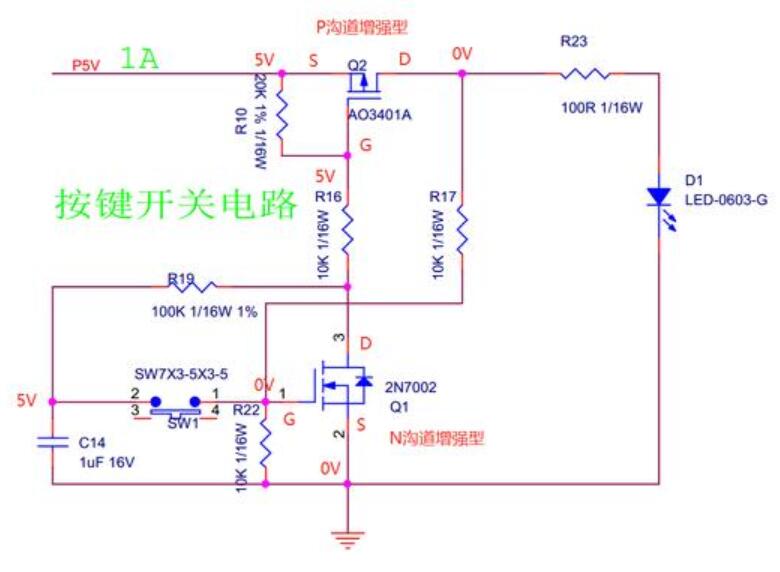

首先來看下這張線路圖：
此線路功能為按鍵按下時輸出高電平，LED燈亮。當開關再次按下時，輸出低電平，LED燈滅。
如此循環


首先我們需要知道N溝道增強型和P溝道增強型MOS管的導通條件是什么：
N溝道增強型GS之間的電壓大于0，實際上是看每種MOS管的規格參數來判定閾值是多少
P溝道增強型GS之間的電壓小于0，也是看每種MOS管的規格參數來判定閾值是多少
當我們輸入電壓為5V時，各個點位的電壓值如下：
當開關SW沒按下時，Q2的GS之間電壓為5-5=0V，Q2不導通，SD處于斷開，輸出0V，LED燈不亮
C14通過R10,R16，R19充電，電壓5V

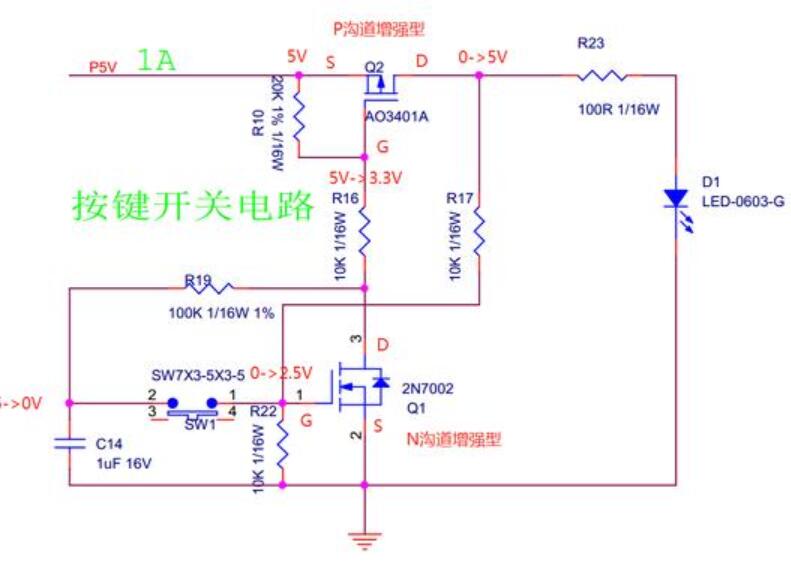

當開關按鍵按下時，Q1的G點電壓瞬間拉高到5V(C14通過SW放電)，然后再被拉回2.5V(由于R17,R22分壓作用)，GS電壓2.5V達到閾值電壓，DS導通。由于R10和R16的分壓作用，Q2的G點電壓為3.3V，GS電壓為-1.7V達到閾值電壓，DS導通，輸出5V，LED燈亮。C14通過R19->Q1->DS放電，電壓為0

開關再次按下時。Q1的G點電壓通過SW->C14->地，瞬間將為0，GS之間電壓為0,Q1截止，DS斷開。
Q2的G點電壓再次回到5V,Q2的GS電壓為0，Q2截止，輸出為0，LED燈滅。后面依次如此循環。
這個電路的關鍵就是通過開關控制Q1的開關，然后Q1的開關又控制到Q2的導通，還有就是C14的一個儲能與放電作用。
